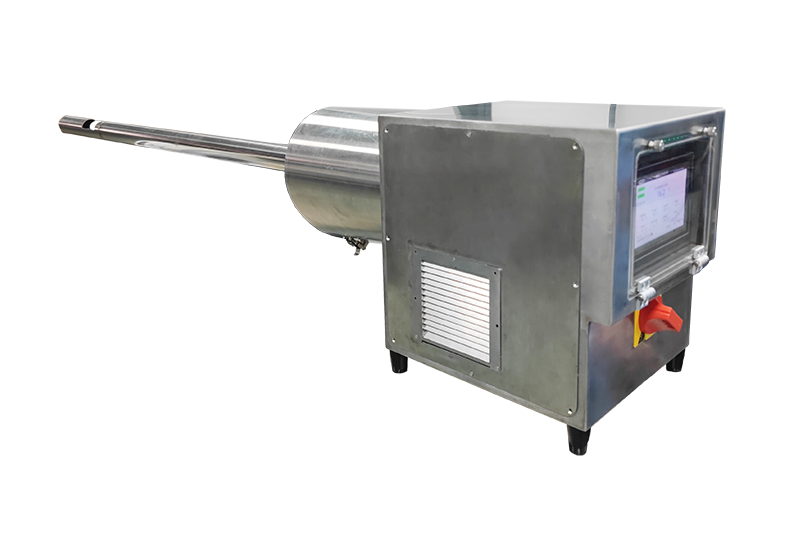

【產品名稱】煙氣在線式酸露點儀
【產品型號】M-990S
【測量對象】在線酸露點儀
【工作電源】220VAC,50/60Hz
【規格尺寸】定制
【應用領域】電廠
產品概述
煙氣酸露點溫度不單是鍋爐排煙溫度的設計依據，而且還是鍋爐尾部 煙氣系統設置的煙氣余熱換熱器、除塵器、風機、脫硫設施等設備相關運 行參數的參照依據。因受到諸多因素影響，很難從理論上推導出煙氣酸露 點的準確計算方法。M-2060 型煙氣酸露點溫度在線測量系統內置精密控 溫裝置，通過降溫直至測量面出現結露現象，獲取結露溫度，從而測得酸 露點溫度。測量結果直觀準確，與實際現象一致。系統安裝簡便，維護量低， 可為煙氣余熱回收，節能降耗提供重要數據支撐。
測量原理
與手動測量相似，通過采樣和溫控裝置，抽取待測煙氣在恒溫條件下 進行閉式循環流動；測量時控制冷卻裝置，對置于待測煙氣環境的結露傳 感器逐漸降溫，由流過傳感器電極的電流變化可以觀察是否發生結露情況。 當傳感器溫度降低到一定程度時，煙氣將在露點檢測面產生結露。在一定 的溫度范圍內，酸露的形成速率和蒸發速率相等，使凝結的酸膜基本穩定 在一定厚度，對應的電極電流的讀數也將維持不變，此時通過鑲嵌在檢測 面上的溫度傳感器即可得到酸露點溫度 (ADT)。
技術創新
能夠直觀了解鍋爐煙氣的準確酸露點溫度，尤其可以掌握 300℃以上煙氣的原始酸露點溫度，而之前由于無法在此狀態下測量而純粹依 靠計算公式得出，無法驗證且不能確定是否受到計算式中未考慮的 其他因素的影響。 現有鍋爐的設計排煙溫度都是指的空氣預熱器后的煙氣溫度，是依據計算酸露點溫度而確定，但是在含塵煙氣經過空氣預熱器時，部分 區域的溫度肯定遠低于計算酸露點溫度，此處是否發生結露且對原始煙氣的酸露點溫度有何影響卻無從判斷。如今則可以使用本技術進 行前 后對比測量，掌握換熱過程前后煙氣酸露點溫度的實際變化情況。
性能優勢
○ 設備安裝方便，運行周期可調，設置后自動循環運行，無需人工干預；
○ 運行期間無需消耗物品，也無廢棄物排放；
○ 傳感器自帶清潔功能，免維護；
○ 除了外部供電之外，無需其他能源；
○ 性能穩定、精確度高、操作方便、易于維護；
○ 測量信號可外傳，以供相關控制需要。
技術參數
技術規格 | |
測量技術 | 電導傳感器 |
酸露點測量溫度 | 50 ～ 250℃ |
適用煙氣溫度 | 100 ～ 350℃ |
分 辯 率 | 0.1℃ |
精 度 | ±2℃（露點溫度） |
測量桿長度 | 1.5m |
測量桿外徑 | 60mm |
供電功率 | 600W |
運行條件 | |
使用環境 | 室外全天候 |
適用煙氣環境 | 含塵或不含塵均可 |
煙道布置位置 | 不限 |
測量孔內徑 | ≥ 80 mm |
接口法蘭 | PN2.5，DN100(GB/T9119-2010) |
