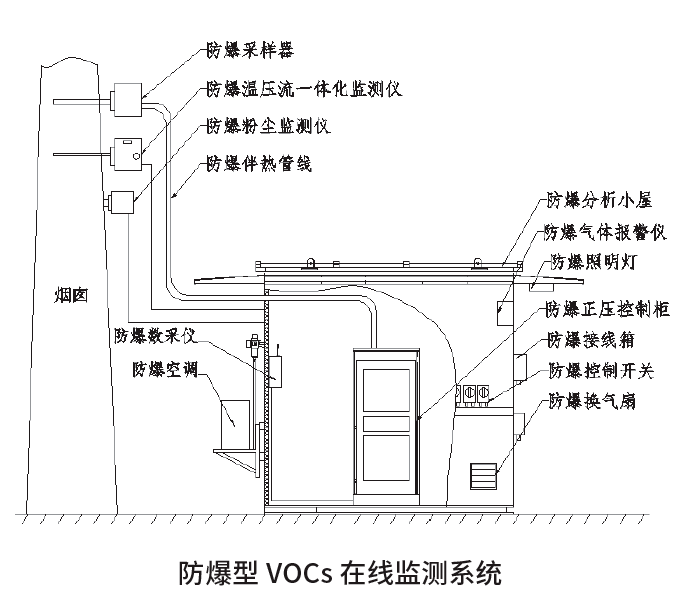

昨天，麥越分享了vocs在線監測系統防爆型式有哪些？今天我們分享一下防爆型VOCs 在線監測系統的選型和安裝：

防爆型VOCs在線監測系統的選型和安裝有哪些要求呢？

防爆VOC在線監測系統的選擇是在爆炸性氣體環境中應用VOC在線監測設備的首步。但是，由于許多公司在實際操作中沒有仔細檢查設備，濕度計，因此諸如壓力變送器之類的設備通常由24V供電。一些技術人員認為，這些安全的電源設備是安全的，可以將其直接用于爆炸性環境中。也有一些公司沒有明確分類爆炸性環境。在選擇設備時，技術人員會遇到不清楚的定義，因此他們不會去現場調查，也不會經常將可能形成爆炸性環境的地方視為安全環境。

對于上述現象，企業應引起足夠的重視。根據“爆炸性環境第14部分：危險場所的分類”（GB 3836.14-2014），應劃分不同的區域。技術人員應充分考慮選擇安裝在不同區域的電氣設備。該區域的危險等級。用于危險區域的電氣設備確保選擇具有防爆證書的產品，防爆標志應能夠與使用區域相對應。

目前，仍然有許多公司對防爆VOC在線監控系統以及不正確的安裝和使用不甚了解.防爆設備的安裝不同于普通的電氣設備，稍有疏忽會輕易造成安全隱患.例如，設備安裝人員通常可以省去麻煩，拆下防爆采樣器接線盒中的橡膠密封圈和其他組件;安裝防爆接線盒蓋時，請故意安裝一些螺栓.這些操作似乎可以節省時間并且易于操作，但是實際上它們大大降低了設備的防爆性能并容易造成安全隱患.特別是在安裝平臺組件和設備時，必須預先預測周圍環境是否存在危險.例如，在煙道外壁上打孔并焊接和安裝法蘭管之前，有必要確認煙道中是否存在VOC危險氣體，并在開始工作時采取適當?shù)谋Ｗo措施，例如可燃氣體檢測，更換N2等.將電纜連接到平臺的各個組件時，選擇合適直徑的電纜，并進行鎧裝或?qū)㈦娎|插入具有一定強度的保護裝置中，例如防爆撓性管，鋼管，線槽等..不合格的構造會導致某些電氣設備失去原有的防爆性能.因此，正確的安裝和操作是確保防爆電氣設備正常運行的必要條件之一.企業要注意對相關人員的培訓.所有相關操作應按照《爆炸性環境第15部分：電氣設備的設計，選擇和安裝》（GB 3836.15—2017）的規定進行..

對于防爆電氣設備的選型與安裝，很多朋友還沒有弄清楚，今天，小編拿出私藏的的國家標準~~~與大家共享。

前言

《爆炸性環境)分為以下部分。

第1部分,設備 通用要求:

第:部分:山圓保外殼"I”保護的設備，

第3部分:由增安型”。"保護的設備:

第4部分:由本質安全型”保護的設備。

第5部分由正壓外黨"p”保護的設備:

第6部分由油浸型”o”保護的設備:

第7每分由充砂型"q保護的設備:

第8部分:由"n”型保護的設備:

第9部外:由繞封型”m"保護的設備:

第11部分:氣體和燕氣物質特性分類 試驗方法和數據:

第138郵分,設各的修理.檢修.修鼠和改造:

第14部分,與所分類量骨 性氣體環境。

第15郵分:電氣裝置的設計.選里和安裝:

第16郵分:電氣裝置的檢查與軍護:

第17部分。正醫房間或建筑物的結構和使用:

第18都分,本盾安全電氣系統，

第19部分:現場總戰本廚安全限2(F510);

第20部分:設備保護規則(EPL)為Gn極的設備:

第21部分,設備生產質量體果的應用:

第22部分.光錫射設備和傳輸系統的保護折面:

- -第23事分,用于瓦斯和/成型空環境的1費EPL Ma細設備。

本部分為爆炸性環境)的第15部分。

本部分按照GB/T 1.1- 2009給出的規則起草。

本部分代告(B 8B6.15- 2008爆炸性 氣體環境用電氣設備第 15部分龍險場所電氣安裝(煤礦院

外))和Gn 12478.2- -2010% 可燃性粉空環境用電氣設備第2部分，選型和安管》。 與GB 383.15- 2000

和GB 12476.2- 2010 相比,本次修訂的主要堂化有。

.增加了一些術語:有能力的機構(見.1.1).區城(見3.2.51.0區(見3.2.6).1區(見3.2.7).2區

(見3.2.8).國理外殼(見3.3) .增安型(見3.01.本質安全型"”(見3.51).電隔離(見3.5.3).本

盾安全電路(見3.5.5),本盾安全電氣系統(見3.5.6).本盾安全分支電路(見3.5.7)。正壓外殼

型(見1.7).n"型(見3.8).油授型(見1.91,充砂盟"n"(見3.101.醫打型"m"(見11).供電眉

統(見3.13) .設備(見3.10);

-標準名稱“爆炸性氣體環境”改為“爆炸性環境”.將爆炸性氣體環境和爆炸性粉塵環境合二為一:

引入了設備保護級則(EPL)的概念(見用錄Dr時從業人員的資質進行了規定(見附錄F)。

增加了超聲波輻射設備。光腦時設備的選型和安裝要求(見5.7.5.8和6.8) .

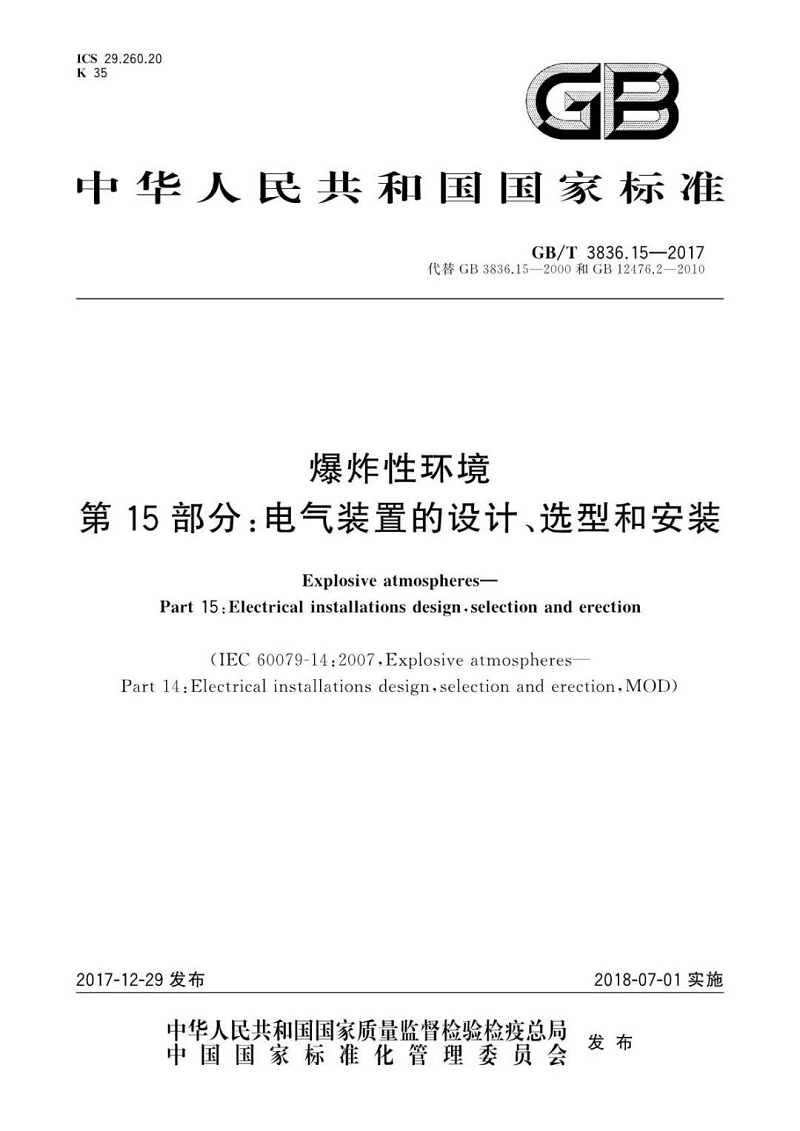

爆炸性環境

第15部分:電氣裝置的設計、選型和安裝

1范圍

《爆炸性環境)的本部分規定了與煤炸性環境相關的危險場所內電氣裝置的設計、選型和安裝的具體要求。

當設備需要符合其他環境條件要求，如防水、防腐蝕時,需要采用其他的保護方法。采用的保護方法不應對外殼的完整性產生不利影響.

本部分的要求僅適用于在正常或接近正常的大氣條件下使用的設備。對于其他條件.可能需要附

加預防措施。例如,大多數可燃性材料和通常視為不可燃的多數材料在富氧條件下可能會劇烈的燃燒。

在極端溫度和壓力下使用的設備可能也需要其他預防措施。這些預防措施不屬于本部分的內容.

這些要求是對非危險場所電氣裝置安裝要求的補充。

本部分適用于所有電氣設備.包括固定式.便攜式.移動式和個人式.這些設備無論是長期安裝還是臨時安裝。

本部分適用于所有電壓等級的裝置。

本部分不適用于:

煤礦瓦斯氣體(甲烷)環境的電氣裝置;

注:木部分可用于除瓦斯氣體(甲烷)之外含有其他煤炸性氣體的煤礦井下的電氣裝置和煤礦地面上安裝的電氣裝置。

-固有爆炸物質和炸藥或自燃物質形成的粉塵(例如.炸藥的制造和加工)環境;

-醫療室:

由可燃性粉塵和爆炸性氣體、燕氣或博霧形成的異態混合物形成的危險場所的電氣裝置。

本部分不考慮粉塵中可燃性或有毒性氣體泄漏產生的危險。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件.其版本(包括所有的修改單)適用于本文件。

GB/T 755旋轉電機定額和性能(GB/T 755- - 2008. IEC 60034-1:2004 ,DT)

GB/T 1408.1固體絕緣材料電 氣強度試驗方法第 1部分:工頻下試驗(GB/T 1408.1- 2006，IEC 60243- 1:1998,1DT)

GB 3836.1- 2010爆炸性環境第1部分:設備通用要求(IEC 60079 0:2007 ,MOD)

GB 3836.2- -2010 煤炸性環境 第2 部分:由隔爆外殼“d"保護的設備(IEC 60079-1。2007，MOD)

GB 3836.3- -2010爆炸性環境第3部分:由增安型“e"保護的設備( IEC 60079 7:2006 ,DT)

GB 3836.4- 2010爆炸性 環境第4部分:由本質安全型“i”保護的設備(IEC 60079-11 2006，MOD)

GB/T 3836.5- -2017爆炸性環境第5部分:由正壓外殼“p"保護的設備(IEC 60079-2 : 2009，MOD)

2005.IDT)

GB/T 16927.1

高電壓試驗技術

第1部分:一般定義及試驗要求(GB/T 16927.1- 2011.

IEC 60060- 1:2006 , MOD)

GB/T 18380.12 電纜 和光纜在火焰條件下的燃燒試驗第 12部分:單根絕緣電線電纜火焰垂直蔓廷試驗1 kW預混合型火焰試驗方法(GB/T 18380.12- 2008, IEC 6032- 1- 2:2004.IDT)

GB/T 19212.7電源電壓為1 100 V及以下的變壓器、電抗器、電源裝置和類似產品的安全第7部分:安全隔離變壓器和內裝安全隔離變壓器的電源裝置的特殊要求和試驗(GB/T19212.7--2012.IEC 61558-2-6:2009 .IDT)

GB/T 21714.3- -2015 雷電防護第3部分:建筑物的物理損壞和生命危險( IEC 62305-3; 2010，IDT)

GB/T 29812工業過程控制 分 析小屋的安全(GB/T 29812- -2013. IEC 61285 :2004,IDT)IEC 60079-16爆炸性氣體環境用電氣設備第16部分:人工通風保護的分析室[Electrial appar-ratus for explosive gas atmospheres- Part 16: Artificial ventilation for the proteetion of analyzer(s)houses]

3術語和定義

GB 3836.1- 2010 界定的以及下列術語和定義適用于本文件。

注:適用于爆炸性環境的其他術語和定義見GB/T 200.35- 2008.

3.1通用general

3.1.1

有能力的機構competent body能夠證明具有對所涉及的安全方面進行評定所需要的相應技術知識和相關技能的個人或組織。

3.1.2

驗證檔案verificaton dossier顯示電氣設備和裝置符合性的成套文件。

3.2危險場所hazardous areas

3.2.1

危險場所hazardous areas

爆炸性環境出現或預期出現的數量足以要求對設備的結構、安裝和使用采取專門預防措施的場所。

注:本部分中的場所是指三維的區域或空間。

3.2.2

非危險場所non-hazardous area

爆炸性環境預期不會大量出現以至不要求對設備的結構,安裝和使用采取專門預防揩施的場所。

3.2.3

(爆炸性環境用電氣設備的)類別group(or an eletrical equipment for explosive atmospheres)與適用爆炸性環境有關的電氣設備的分類。

注:媒炸性環境用電氣設備分為二類:

一I類:煤礦瓦斯氣體(甲烷)環境用電氣設備;

一II 類(可進一步再分類):除煤礦瓦斯氣體(甲烷)之外其他煤炸性氣體環境川電氣設備(見5.5);

四類(可進一步再分類):爆炸t性粉塵環境用電氣設備(見5.5)。

GB/T 3836.15- -2017

3.14.3

便攜式portable人員攜帶的設備。

3.14.4

個人式personal

正常使用時由人的身體支持的設備。

4總則

.1 通用要求

為便于選擇適當?shù)碾姎庠O(shè)備以及進行適宜的電氣裝置設計.依據GB 3836.14- -2014,將含 有氣體。燕氣和薄霧的危險場所劃分為0區.1區和2區,依據GB/T 12476.3- 2017.將 含有可燃性粉塵的危險場所劃分為20區.21區和22區。電氣設備宜盡可能安裝在非危險場所.如不可能時.宜安裝在危險最小的場所。

危險場所的電氣裝置也應符合非危險場所裝置的相應要求。但儀有非危險場所的電氣裝置要求對危險場所來說是不夠的。

電氣設備及材料應在其功率.電壓.電流.頻率、工作制的定額范圍.以及其他如果不符合可能會影響裝置安全性能的特性值的定額范圍內安裝和使用。霜要特別注意.應確保電壓和頻本與設備采用的供電系統相適應,并且溫度組別由正確的電壓.頻率及其他參數確定。

危險場所內所有電氣設備和電路的選擇和安裝應符合第5章~第9章的要求.及對特定防煤型式的補充要求(第10章~第18章)。

電氣設備應按照文件規定進行安裝。應確保可更換部件的型號和額定值正確無誤。安裝完成后.應按照GB/T 3836.16- -2017 對設備及安裝進行初始檢查。

裝置的設計.設備和材料的安裝應考慮便于檢查和維護(GB/T3836.16-2017)。

用于特殊環境中的設備和系統.例如研究.開發、小規模試驗裝置,在沒有防爆設備時，如果在授權的專業機構監督下安裝.不需要符合本部分的要求。但應符合下列的一項或多項條件:

采取措施確保不形成爆炸性環境;

采取揩施確保設備在出現爆炸性環境時斷電,例如,防止由熱元件引起點燃;

采取措施確保人員和環境不受燃燒或燦炸帶來的危害。

另外,應由具備下列條件的人員書面寫出所采取的措施:

熟悉這些措施的要求和其他相關標準。以及在危險場所用電氣設備和系統有關的操作規程;-掌握進行評定需要的所有資料。

4.2文件

必須確保任何安裝符合相關證書的要求及本部分的要求.以及對安裝的裝置的其他要求。為達到這一要求,每套裝置都應準備驗證檔案.并保存在安裝現場.也可存放在其他地方。如果存放在其他地方,應在安裝現場留- -份說明，說明上.述文件的管理者是誰、存放何處等,以便需要時可以隨時得到副本。

為了正確安裝或?qū)ΜF(xiàn)有裝置進行增擴,除了非危險場所的安裝要求之外,還需要下列有關資料或文件:

——場所分類文件(見GB 3836.14- 2014 與GB/T 12476.3- -2017). 顯示包括危險場所分類和區域范圈(如果是由可燃性粉塵導致的危險.粉塵層的允許厚度)的平面圖;.

——選擇的點燃影響評定結果(見5.3);

——安裝和連接說明書;

——帶有特殊使用條件電氣設備的文件,例如,防爆合格證號后綴有符號“X”的電氣設備特殊使用條件的文件:

——本質安 全系統的系統描述文件(見12.2.5);

——制造商/有資質人員的聲明:

——確保設備正確安裝的必要信息，由適合該項活動的負責人提供(見GB3836.1--2010使用說明

書);

——進行檢在所需的必要信息.例如。設備的清單和位置,備件、技術資料(見GB/T 3836.16- 2017);

——有關計算的詳細數據.例如.儀器或分析室換氣率的計算:

——由用戶或修理單位進行修理時.電氣設備修理所必需的信息(見GB 3836.13- -2013);

——適用時.與防爆電氣設備類別或進-一步分類相關的氣體或燕氣分類;

——氣體或蒸氣的溫度組別或點燃溫度:

——外部影響和環境溫度。

可燃性粉塵環境的附加要求:

——設備與使用場所和環境相適應的有關文件。如:溫度范圍.防爆型式。防護等級、防腐;

——材料特性,包括電阻率.可燃性粉塵云的點燃溫度.可燃性粉塵層的點燃溫度和可燃性粉塵云的最小點燃能量應作記錄:

——布線系統類型及其布線方式平面圖;

——電纜引人方式符合特定防爆型式要求的選擇依據的記錄:

——電路標識的圖紙和一 .覽表。

注:檢證檔案可用紙質文件或電子格式保存。也可根據相關規定(如果有)改變文件的保存方式。
