HJ 38-2017《固定污染源廢氣非甲烷總烴連續監測

系統技術要求及檢測方法》

Specifications and test procedures for nonmethane hydrocarbons

continuous emission monitoring system in stationary sources

(發布稿)

本電子版為發布稿。請以中國環境出版集團出版的正式標準文本為準。

20 18-12- -29發布  2019-07-01實施

生態環境部 發布

7.1.3.5 24 h漂移

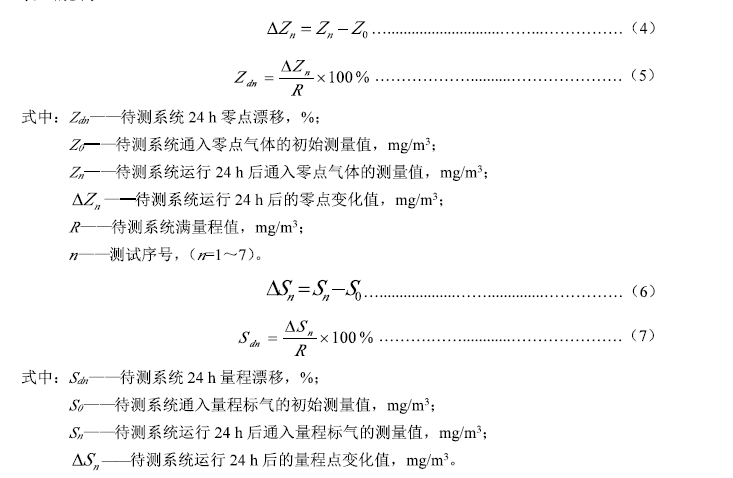

待測系統運行穩定后，通入零氣，記錄零點穩定示值為Zo;然后通入量程標氣，記錄穩定示值Soo通氣結束后，待測系統連續運行24h (期間不允許任何校準和維護)后分別通入同一濃度零氣和量程標氣重復上述操作，并分別記錄穩定后示值。按公式(4) ~ (7)計算待測系統的24h零點漂移2a和24h量程漂移So然后可對待測系統進行零點和量程校準(如果不校準可將本次零點和量程測量值作為NMHC-CEMS運行24h后零點和量程漂移測試的初始值Z和So)。重復上述測試7次，全部24h零點漂移值2g和24 h量程漂移Sa均應符合表3的要求。

7.1.3.6環境溫 度變化的影響

a)待測 系統在恒溫環境中運行后，設置環境溫度為( 25士1) C，穩定至少30 min,記錄標準溫度值to,通入零點氣體，記錄待測系統示值Zo;通入量程標氣，記錄待測系統示值Mv;

b)緩慢調節 (升溫速率或降溫速率≤1C/min，以下相同)恒溫環境溫度為(35士1)C，穩定至少30 min,記錄標準溫度值t/,分別通入同-濃度零點氣體和量程標氣，記錄待測系統零點示值Z/和量程示值M/;

c)緩慢調節恒溫環境溫度為 (25士1) C，穩定至少30 min,記錄標準溫度值t2,分別通入同一濃度零點氣體和量程標氣，記錄待測系統零點示值Zz和量程示值Mz;

d)緩慢調節恒溫環境溫度為 (15士1) C,穩定至少30 min,記錄標準溫度值t3,分別通入同一濃度零點氣體和量程標氣，記錄待測系統零點示值Zz和量程示值Ms;

e) 緩慢調節恒溫環境溫度為(25士1) C，穩定至少30 min, 記錄標準溫度值t,分別通入同一濃度零點氣體和量程標氣，記錄待測系統零點示值Z.和量程示值M;

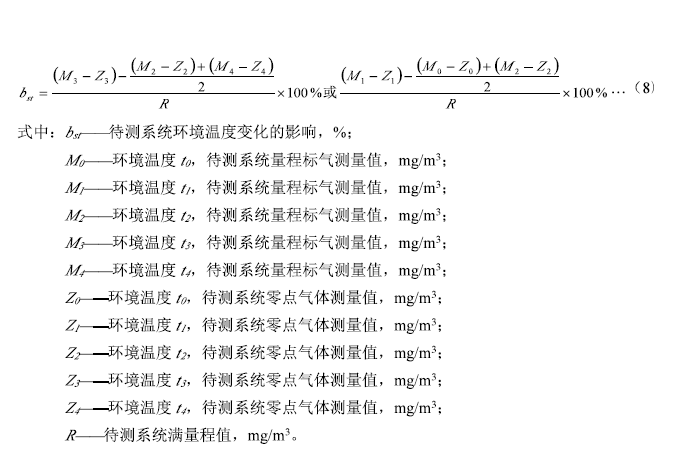

f)按公式(8) 計算待測系統環境溫度變化的影響b.sr,應符合表3的要求。

7.1.3.7 進樣流量變化的影響

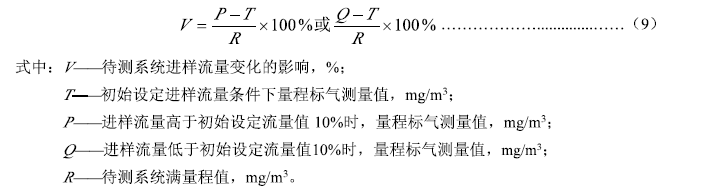

待測系統運行穩定后，按照初始設定進樣流量，通入量程標氣，穩定后記錄待測系統示值7;調節待測系統進樣流量高于初始設定流量值10%，通入同一-濃度標準氣體，穩定后記錄待測系統示值P;調節待測系統進樣流量低于初始設定流量值10%，通入同一濃度標準氣體，穩定后記錄待測系統示值Q。按公式(9)計算待測系統進樣流量變化的影響V,重復測試3次，平均值應符合表3的要求。

7.1.3.8供電電壓變化的影響

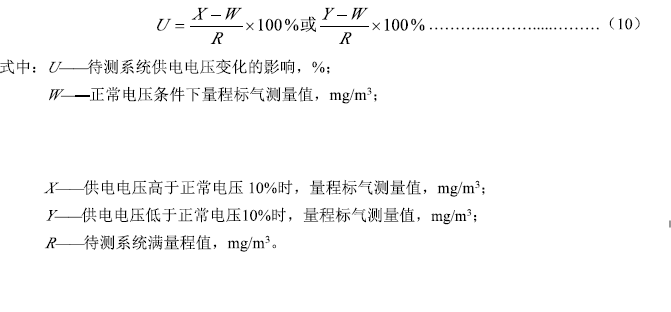

待測系統運行穩定后，在正常電壓條件下，通入量程標氣，穩定后記錄待測系統示值W:調節待測系統供電電壓高于正常電壓值10%，通入同- -濃度標準氣體，穩定后記錄待測系統示值X;調節待測系統供電電壓低于正常電壓值10%，通入同一濃度標準氣體，穩定后記錄待測系統示值Y。按公式(10)計算待測系統供電電壓變化的影響U,重復測試3次，平均值應符合表3的要求。

7.1.3.9 氧氣的影響

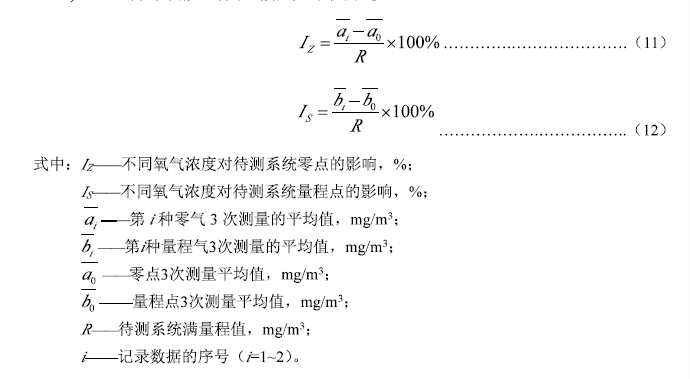

在零點和量程點處檢測氧氣對氫火焰離子化檢測器的影響。待測系統運行穩定后，首先記錄系統零點示值ao和量程點的示值bo;通入規定濃度的量程氣(丙烷標氣濃度為(50%~ 80%)滿量程值)，記錄待測系統示值a、b;其中量程氣e)和河用稀釋方法獲取。零氣、量程氣體按.上述操作重復測試3次，按公式(11)、 (12) 計算待測系統在零點和量程點的影響12z和Is,均應符合表3的要求。

零氣:

a) 高純氮?dú)?示值為ao)

b) 10%氧氣 (背景氣氮?dú)猓局禐閍)

c) 20%氧氣(背景氣氮?dú)?，示值為a2)量程氣:

d) 丙烷(背景氣氮?dú)猓局禐閎o)

e) 10%氧氣+丙烷(背景氣氮?dú)?，示值為b)

f) 20%氧氣+丙烷 (背景氣氮?dú)?，示值為b2)

7.1.3.10 響應因子

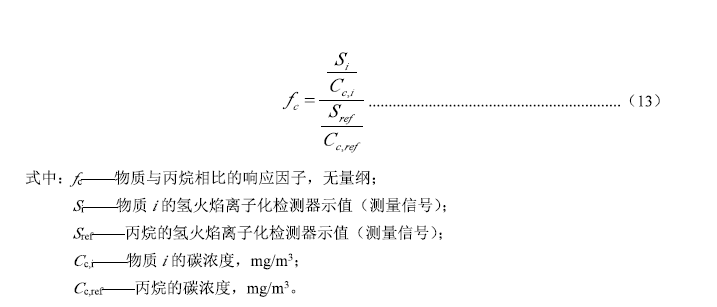

待測組分與丙烷之間進行比較以獲得相對質量響應因子。按式(13) 計算，各組分標氣濃度與丙烷體積濃度- -致， 濃度值為量程的50%~ 80%之間，各組分響應因子須符合表3的要求。

7.1.3.11 轉化效率

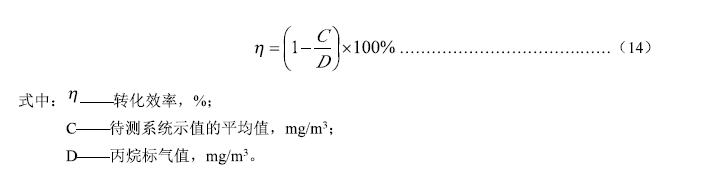

待測系統運行穩定后，進行零點和量程校準。通入濃度為(50%~-80%) 滿量程值的丙烷標準氣體，待示值穩定后連續測量3次，取平均值，按公式(14) 計算待測系統的轉化效率，應符合表3的要求。

7.1.3.12平行性

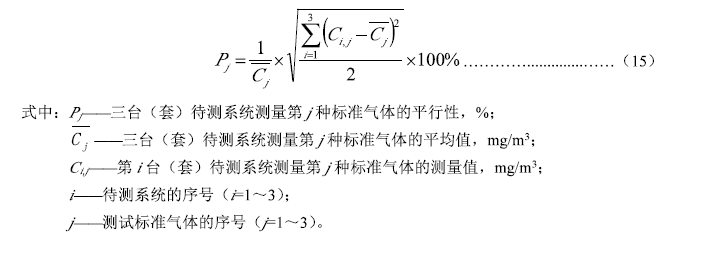

三臺(套)同型號待測系統運行穩定后，分別進行零點和量程校準。依次向三臺(套)待測系統通入濃度為( 20%~ 30%)滿量程值、(40%~ 60%)滿量程值、(80%~90%) 滿量程值3種標準氣體，示值穩定后分別記錄三臺(套)系統通入3種濃度標準氣體的測量值。按照公式(15)分別計算通入每種濃度標準氣體三臺(套)待測系統測量值的相對標準偏差即為待測系統的平行性，其最大值應符合表3的要求。
